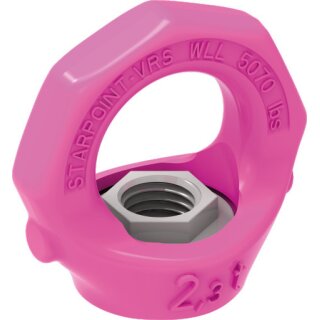

VRM-M20

Artikelnummer: VRM.230.20

Herstellernummer: 7990315

Globus Artikelnummer: 18892

GTIN: 4008244269425

Tragfähigkeit (kg) / Gewinde

72,26 €

exkl. 19% USt. , zzgl. Versand

Lieferstatus: Auf Anfrage

Stück


  • Der Ringkörper der STARPOINT-Mutter muss im festgeschraubten Zustand um 360° drehbar sein. Vor Einhängen des Anschlagmittels in Kraftrichtung einstellen.
  • Plane Anschraubfläche (E) muss gewährleistet sein. Das Muttergewinde muss zu 100 % mit dem Bolzengewinde ausgefüllt sein. Der montierte Gewindestift muss gewährleisten, dass die Auflagefläche der Ringmutter auf der Anschraubfläche aufsitzen kann.
  • Bei Drehbewegungen unter Last (z.B. Wendevorgängen) doppelt kugelgelagerte PowerPoint-Collection oder ICE-LBG-SR verwenden.
  • Achtung: Gebrauchsanleitung beachten!

VRM-M20
Verbindungsart:
Tragfähigkeit:
Artikelgewicht:
0,48 kg
Tragfähigkeit (kg):
2300kg
Globus Artikelnummer:
18892
Abmessung B:
17mm
Abmessung L:
23mm
Abmessung H:
34mm
Matnr.:
7990315
Abmessung E:
41mm
Abmessung D:
40mm
Abmessung C:
16mm
Abmessung M:
20mm
Abmessung T:
58mm
Abmessung S:
29mm
Abmessung N:
24mm
Bezeichnung:
VRM-M20
