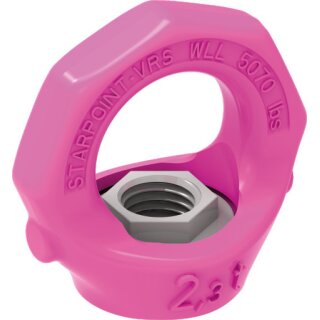

VRM-M16

Artikelnummer: VRM.150.16

Herstellernummer: 7990314

Globus Artikelnummer: 18891

GTIN: 4008244269418

Tragfähigkeit (kg) / Gewinde

65,21 €

exkl. 19% USt. , zzgl. Versand

Lieferstatus: Auf Anfrage

Stück


  • Der Ringkörper der STARPOINT-Mutter muss im festgeschraubten Zustand um 360° drehbar sein. Vor Einhängen des Anschlagmittels in Kraftrichtung einstellen.
  • Plane Anschraubfläche (E) muss gewährleistet sein. Das Muttergewinde muss zu 100 % mit dem Bolzengewinde ausgefüllt sein. Der montierte Gewindestift muss gewährleisten, dass die Auflagefläche der Ringmutter auf der Anschraubfläche aufsitzen kann.
  • Bei Drehbewegungen unter Last (z.B. Wendevorgängen) doppelt kugelgelagerte PowerPoint-Collection oder ICE-LBG-SR verwenden.
  • Achtung: Gebrauchsanleitung beachten!

VRM-M16
Verbindungsart:
Tragfähigkeit:
Artikelgewicht:
0,29 kg
Tragfähigkeit (kg):
1500kg
Globus Artikelnummer:
18891

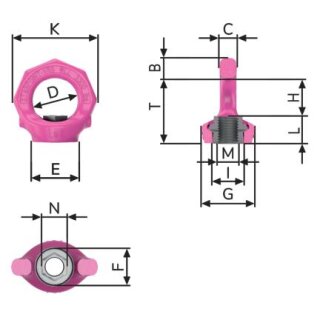

Abmessung B:
15mm
Abmessung L:
21mm
Abmessung H:
30mm
Matnr.:
7990314
Abmessung E:
36mm
Abmessung D:
35mm
Abmessung C:
13mm
Abmessung M:
16mm
Abmessung T:
49mm
Abmessung S:
24mm
Abmessung N:
19mm
Bezeichnung:
VRM-M16
