Beim Heben von Lasten mit Anschlagmitteln – etwa Hebebändern, Rundschlingen, Draht- oder Faserseilen sowie Ketten – stellt die sogenannte scharfe Kante ein häufig unterschätztes Risiko dar. Gemeint sind Kanten an der Last, die einen so kleinen Radius haben bzw. scharf ausgeprägt sind, dass sie Anschlagmittel beschädigen oder zerstören können. Trotz klarer Regelwerke gehört dieses Problem weiterhin zu den häufigsten Ursachen für Anschlagmittel-Schäden und die daraus entstehenden Unfälle. In der Vergangenheit kam es dadurch immer wieder zu schweren Zwischenfällen, einschließlich abstürzender Lasten mit tödlichem Ausgang.
| Artikelnummer | Typ | WLL (kg) | B (mm) | C (mm) | D (mm) | E (mm) | L (mm) | M (mm) | N (mm) | T (mm) | Artikelgewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VR.SF.0010 | VRS-F-M6 | 100 | 9 | 7 | 20 | 23 | 9 | 6 | 6 | 28 | 0,07 kg |
| VR.SF.X040 | VRS-F-M8 | 300 | 11 | 8,5 | 25 | 25 | 12 | 8 | 6 | 35 | 0,12 kg |
| VR.SF.0040 | VRS-F-M10 | 400 | 11 | 8,5 | 25 | 25 | 15 | 10 | 6 | 35 | 0,12 kg |
| VR.SF.0075 | VRS-F-M12 | 750 | 13 | 10 | 30 | 30 | 18 | 12 | 8 | 42 | 0,20 kg |
| VR.SF.0150 | VRS-F-M16 | 1500 | 15 | 13 | 35 | 36 | 24 | 16 | 10 | 49 | 0,30 kg |
| VR.SF.0230 | VRS-F-M20 | 2300 | 17 | 16 | 40 | 41 | 30 | 20 | 12 | 58 | 0,50 kg |
| VR.SF.0320 | VRS-F-M24 | 3200 | 21 | 19 | 48 | 51 | 36 | 24 | 14 | 70 | 0,80 kg |
| VR.SF.0450 | VRS-F-M30 | 4500 | 26 | 24 | 60 | 60 | 45 | 30 | 17 | 87 | 1,70 kg |
| VR.SF.0700 | VRS-F-M36 | 7000 | 32 | 29 | 72 | 76 | 54 | 36 | 22 | 103 | 3,50 kg |
| VR.SF.0900 | VRS-F-M42 | 9000 | 37 | 33 | 84 | 86 | 63 | 42 | 24 | 121 | 4,90 kg |
| VR.SF.1200 | VRS-F-M48 | 12000 | 42 | 42 | 94 | 100 | 72 | 48 | 27 | 138 | 7,40 kg |
| VR.SF.1600 | VRS-F-M56 | 16000 | 50 | 44 | 110 | 112 | 84 | 56 | 32 | 161 | 12,00 kg |
| VR.SF.2000 | VRS-F-M64 | 20000 | 55 | 49 | 120 | 121 | 96 | 64 | 36 | 177 | 17,79 kg |

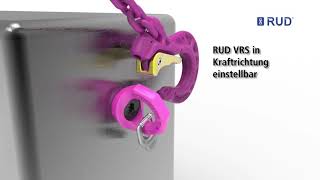

Für die werkzeuglose Montage wird die Starpoint-Ringschraube mit einem vergüteten Schlüsselblech geliefert (Typ VR.SF). Ganz einfach: Schlüsselblech in Innensechskant einrasten - fertig! Ein- und Ausdrehen von Hand möglich. Dann ausrasten: VRS ist drehbar! Durch die Einstellung in Kraftrichtung wird das unbeabsichtigte Aufdrehen oder Überdrehen der Ringschraube verhindert.
- Vielfach höhere Tragfähigkeit als Ringschraube DIN 580
- Vor Belastung in Kraftrichtung einstellen• 4-fache Sicherheit
- Unverlierbare Innensechskant-Sonderschraube, 100 % rissgeprüft
- Auf Anfrage auch mit längerem Gewinde lieferbar
- Weitere Größen bzw. UNC-Gewinde auf Anfrage
