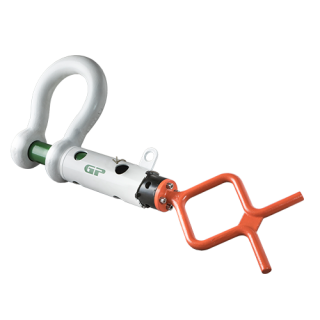

Green Pin ROV Schäkel F Guided Pin P-5362F, WLL 25,0 t

Green Pin ROV Schäkel F Guided Pin P-5362F, WLL 25,0 t

Artikelnummer: POGHBB45ROVSFF
Herstellernummer: POGHBB45ROVSFF
Hersteller: van Beest GmbH

Release & Retrieve ROV Schäkel mit Führungsrohr und Fish Tail-Griff

Tragfähigkeit (t)

3.908,63 €

exkl. 19% USt. ,

Lieferstatus: Auf Anfrage

Stück

Beschreibung
Frage zum Artikel

Der Green Pin_® ROV Schäkel F Guided Pin ist ein Schäkel mit einem Führungsrohr, das für Anwendungen zum Lösen und Wiederaufnehmen durch ein ferngesteuertes Gerät (ROV) entwickelt wurde. Das Führungsrohr gewährleistet eine 100% gerade Ausrichtung des Schäkelbolzens zum Schäkelauge, was die ferngesteuerte Montage und Demontage erheblich erleichtert. Ein Hebeauge am Führungsrohr hilft dem ROV-Operator den Schäkel auszubalancieren und gewährleistet, dass der Bolzen nicht aus dem Rohr herausfallen kann. Der Green Pin_® ROV Schäkel F Guided Pin erhöht zudem die Sicherheit durch sein innovatives Verriegelungssystem. Dieses verhindert, dass sich der Schäkelbolzen versehentlich gegen den Uhrzeigersinn dreht und löst. Der Schäkel ist mit einem D- oder Fischschwanz-Griff lieferbar. Der Green Pin_® ROV Schäkel F Guided Pin wird komplett montiert geliefert und ist in den Arbeitslastungsgrenzen von 12 bis 55 t lieferbar.

Vorteile

100% gerade Ausrichtung des Schäkelbolzens zu den Schäkelaugen
Hebeauge auf dem Rohr hilft, den Schäkel auszubalancieren
Optimale Sicherheit: Verriegelungssystem verhindert das Lösen von Schäkelbolzen
Weiße Beschichtung optimiert die Sichtbarkeit unter Wasser
Speziell für Unterwasseranwendungen entwickelt

Produktdetails

Produktcode: P-5362F
Material: Bügel und Bolzen hochfester Stahl, Güteklasse 8, Polar Qualität, vergütet
Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
Oberflächenbehandlung: Bügel weiß lackiert, Bolzen grün lackiert
Temperatureinsatzbereich: -60°C bis +200°C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
> 400 °C = nicht zulässig

Tragfähigkeit:	25,0 t
Artikelgewicht:	19,00 kg
Bügeldurchmesser a (mm):	45
Bolzendurchmesser b (mm):	50
Augendurchmesser c (mm):	103
Stärke Auge d (mm):	45
Innere Weite e (mm):	74
Weite Bügel g (mm):	126
Länge h (mm):	300
Innere Länge f (mm):	178
Tragfähigkeit (t):	25
Weite j (mm):	216
Bolzenlänge i (Schließen/Öffnen) [mm]:	757/876
Führungsdurchmesser k (mm):	83
