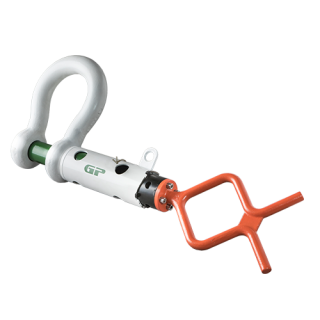

Green Pin ROV Schäkel F Guided Pin P-5362F, WLL 17,0 t

Name: Green Pin ROV Schäkel F Guided Pin P-5362F, WLL 17,0 t
SKU: POGHBB38ROVSFF
Price: 3913.33 EUR
Availability: InStock

Artikelnummer: POGHBB38ROVSFF HAN: POGHBB38ROVSFF

Hersteller: van Beest GmbH

Release & Retrieve ROV Schäkel mit Führungsrohr und Fish Tail-Griff

Tragfähigkeit (t)

Lieferzeit: 10 Werktage

3.913,33 €

exkl. 19% USt. ,

Stück

Sicher bezahlen via:

Geprüfte Industriequalität

Prüfservice

Große Auswahl

Entdecke mehr von van Beest GmbH in unserem Shop.

Green Pin ROV Schäkel F Guided Pin P-5362F, WLL 17,0 t

Artikelnummer	WLL (kg)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	J (mm)	K (mm)	i (Schließen/Öffnen) [mm]	Artikelgewicht
POGHBB32ROVSFF	12000	32	35	72	32	51	115	83	201	147	83	643/726	10,00 kg
POGHBB38ROVSFF	17000	38	42	88	38	60	146	99	249	175	83	686/784	14,00 kg
POGHBB45ROVSFF	25000	45	50	103	45	74	178	126	300	216	83	757/876	19,00 kg
POGHBB50ROVSFF	35000	50	57	111	50	83	197	138	331	238	83	785/918	24,00 kg
POGHBB65ROVSFF	55000	65	70	145	65	105	260	180	433	310	102	898/1068	45,00 kg

Ähnliche Artikel

Tragfähigkeit (t): 12,0 t

3.512,45 € *

Tragfähigkeit (t): 17,0 t

3.913,33 € *

Tragfähigkeit (t): 25,0 t

4.247,90 € *

Tragfähigkeit (t): 35,0 t

4.507,80 € *

Tragfähigkeit (t): 55,0 t

5.846,05 € *

Der Green Pin_® ROV Schäkel F Guided Pin ist ein Schäkel mit einem Führungsrohr, das für Anwendungen zum Lösen und Wiederaufnehmen durch ein ferngesteuertes Gerät (ROV) entwickelt wurde. Das Führungsrohr gewährleistet eine 100% gerade Ausrichtung des Schäkelbolzens zum Schäkelauge, was die ferngesteuerte Montage und Demontage erheblich erleichtert. Ein Hebeauge am Führungsrohr hilft dem ROV-Operator den Schäkel auszubalancieren und gewährleistet, dass der Bolzen nicht aus dem Rohr herausfallen kann. Der Green Pin_® ROV Schäkel F Guided Pin erhöht zudem die Sicherheit durch sein innovatives Verriegelungssystem. Dieses verhindert, dass sich der Schäkelbolzen versehentlich gegen den Uhrzeigersinn dreht und löst. Der Schäkel ist mit einem D- oder Fischschwanz-Griff lieferbar. Der Green Pin_® ROV Schäkel F Guided Pin wird komplett montiert geliefert und ist in den Arbeitslastungsgrenzen von 12 bis 55 t lieferbar.

Vorteile

100% gerade Ausrichtung des Schäkelbolzens zu den Schäkelaugen
Hebeauge auf dem Rohr hilft, den Schäkel auszubalancieren
Optimale Sicherheit: Verriegelungssystem verhindert das Lösen von Schäkelbolzen
Weiße Beschichtung optimiert die Sichtbarkeit unter Wasser
Speziell für Unterwasseranwendungen entwickelt

Produktdetails

Produktcode: P-5362F
Material: Bügel und Bolzen hochfester Stahl, Güteklasse 8, Polar Qualität, vergütet
Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
Oberflächenbehandlung: Bügel weiß lackiert, Bolzen grün lackiert
Temperatureinsatzbereich: -60°C bis +200°C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
> 400 °C = nicht zulässig

Produkteigenschaft	Wert
Artikelgewicht:	14,00 kg
