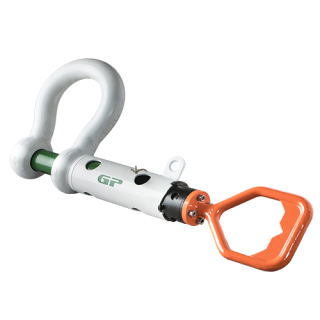

Green Pin ROV Schäkel D Guided Pin P-5362D

Der Green Pin_® ROV Schäkel D Guided Pin ist ein Schäkel mit einem Führungsrohr, das für Anwendungen zum Lösen und Wiederaufnehmen durch ein ferngesteuertes Gerät (ROV) entwickelt wurde. Das Führungsrohr gewährleistet eine 100% gerade Ausrichtung des Schäkelbolzens zum Schäkelauge, was die ferngesteuerte Montage und Demontage erheblich erleichtert. Ein Hebeauge am Führungsrohr hilft dem ROV-Operator den Schäkel auszubalancieren und gewährleistet, dass der Bolzen nicht aus dem Rohr herausfallen kann. Der Green Pin_® ROV Schäkel D Guided Pin erhöht zudem die Sicherheit durch sein innovatives Verriegelungssystem. Dieses verhindert, dass sich der Schäkelbolzen versehentlich gegen den Uhrzeigersinn dreht und löst. Der Schäkel ist mit einem D- oder Fischschwanz-Griff lieferbar. Der Green Pin_® ROV Schäkel D Guided Pin wird komplett montiert geliefert und ist in den Arbeitslastungsgrenzen von 12 bis 55 t lieferbar.

Vorteile

• 100% gerade Ausrichtung des Schäkelbolzens zu den Schäkelaugen
• Hebeauge auf dem Rohr hilft, den Schäkel auszubalancieren
• Optimale Sicherheit: Verriegelungssystem verhindert das Lösen von Schäkelbolzen
• Weiße Beschichtung optimiert die Sichtbarkeit unter Wasser
• Speziell für Unterwasseranwendungen entwickelt

Produktdetails

• Produktcode: P-5362D
• Material: Bügel und Bolzen hochfester Stahl, Güteklasse 8, Polar Qualität, vergütet
• Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
• Oberflächenbehandlung: Bügel weiß lackiert, Bolzen grün lackiert
• Temperatureinsatzbereich: -60°C bis +200°C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

• bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
• 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
• 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
• > 400 °C = nicht zulässig
