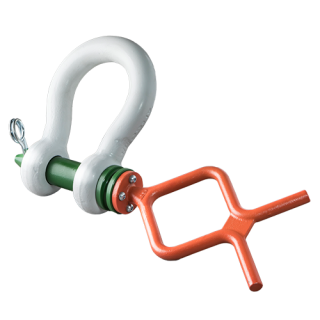

Green Pin ROV Schäkel F mit konischem Bolzen P-5361F

Artikelnummer: P-5361F

Release & Retrieve ROV Schäkel (Güteklasse 8) mit „spitz zulaufendem” Bolzen und Fish Tail-Griff
Tragfähigkeit (t)

ab 348,65 €

exkl. 16% USt. , zzgl. Versand

Lieferstatus: Auf Anfrage

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Der Green Pin® ROV Schäkel F mit konischem Bolzen ist ein Schäkel der Güteklasse 8 mit einem Fischschwanz-Griff und einem kegelförmigen Schäkelbolzenende. Der Schäkel wurde extra für (Unterwasser) Anwendungen zum Lösen und Wiederaufnehmen durch ein ferngesteuertes Gerät (ROV) entwickelt. Der Schäkelgriff kann mittels eines hydraulisch gesteuerten ROV-Arms leicht manipuliert werden. Sicherheit und Steuerbarkeit sind optimal: Die Griffe sind mittels Schrauben und Nord-Lock® Scheiben fest am Bolzenkop befestigt, während der Bolzenkopf Rillen beinhaltet, um den Bolzen mit Hilfe von Drahtseil am Schäkelkörper zu befestigen. Unter Wasser Montagen werden durch das kegelförmige Bolzenende erleichtert, während die weiße Farbe des Schäkelkörpers und die orange Farbe des Griffs die Sichtbarkeit erhöhen. Das Schraubgewinde des Bolzens ist komplett eingekammert, um die Anschlagmittel vor Verschleiß zu schützen. Der Green Pin® ROV Schäkel F mit konischem Bolzen ist auch mit einem D-Griff lieferbar (die Griffe sind austauschbar und können auch separat geliefert werden). Der Schäkel ist sowohl für die gerade als auch die seitliche Belastung geeignet (Tragfähigkeitsreduzierungen gelten) und in den Arbeitslastungsgrenzen von 6,5 bis 55 t lieferbar.

Vorteile
  • Konisches Ende des Bolzens erleichtert die Montage unter Wasser
  • Einfache und sichere Handhabung der Griffe durch ROV-Arm
  • Bolzen enthält Rille, um ihn mit Drähten am Schäkelkörper zu befestigen
  • Geeignet für gerade und seitliche Belastung
  • Weiße Beschichtung optimiert die Sichtbarkeit unter Wasser

Produktdetails

  • Produktcode: P-5361F
  • Bügel und Bolzen hochfester Stahl, Güteklasse 8, Polar Qualität, vergütet
  • Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
  • Oberflächenbehandlung: Bügel weiß lackiert, Bolzen grün lackiert
  • Anmerkung: Lieferung erfolgt ohne Drahtseil; Entwerfen Sie Ihre eigene Sicherung
  • Temperatureinsatzbereich: -60 °C bis +200 °C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

  • bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • > 400 °C = nicht zulässig

Tragfähigkeit: 42,5 t 55 t 35 t 17 t 9,5 t 6,5 t 12 t 25 t
