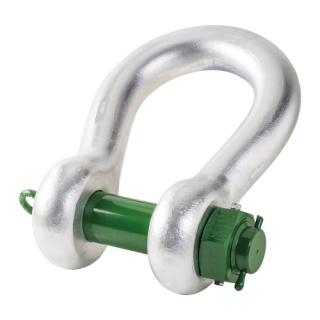

Green Pin Schwerlast Schäkel FN geschweift P-6016

Artikelnummer: P-6016

Tragfähigkeit (t)

Preis auf Anfrage

Lieferstatus: Auf Anfrage

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Der Green Pin® Schwerlast Schäkel FN geschweift ist ein hoch belastbarer geschweifter Schäkel mit einem Sicherheitsbolzen. Durch seine dreifache Sicherheit (Splint, Sicherheitsbolzen und fixierte Mutter) ist der Schäkel die perfekte Wahl, wenn die Last dynamisch oder extremen Vibrationen ausgesetzt ist. Die fixierte Mutter des Green Pin® Schwerlast Schäkel FN geschweift wird sowohl durch die Mutter als auch durch den Bolzen gebohrt und ist fest am Bolzenkopf mit Schrauben und Nord-Lock® Unterlegscheiben befestigt. Natürlich entspricht der Green Pin® Schwerlast Schäkel FN geschweift einer Vielzahl von Zertifizierungen erstklassiger Gesellschaftenwie DNV GL. Der Green Pin® Schwerlast Schäkel FN geschweift ist sowohl für einsträngige als auch mehrsträngige Systeme geeignet und in den Arbeitslastungsgrenzen von 120 bis 150 t lieferbar.

Vorteile
  • Gute Wahl für schwere Hebeprojekte
  • Dreifache Sicherheit (Splint, Sicherheitsbolzen, feste Mutter)
  • Hervorragende Wahl bei dynamischer Last oder bei Last unter extremer Vib
  • Verzinkung sichert langfristige Lebensdauer

Produktdetails

  • Produktcode: P-6016
  • Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
  • Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
  • Oberflächenbehandlung: Schäkelbügel silber lackiert, Bolzen grün lackiert, Ausnahme: Schäkel 120 t feuerverzinkt

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

  • bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • > 400 °C = nicht zulässig

Ausführung: Geschweifte Form mit Mutter und Splint
Tragfähigkeit: 150 t 120 t
