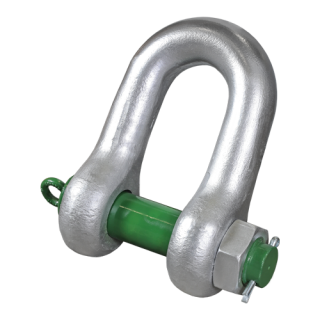

Green Pin Schwerlast Schäkel BN gerade G-6038

Artikelnummer: HDGPDM0120


Preis auf Anfrage

Lieferstatus: Auf Anfrage



Der Green Pin® Schwerlast Schäkel BN gerade ist ein hoch belastbarer gerader Schäkel mit einem Sicherheitsbolzen. Wenn die Gefahr einer Bolzenrotation besteht, verhindert der Sicherheitsbolzen ein unbeabsichtigtes Herausdrehen. Natürlich entspricht der Green Pin® Schwerlast Schäkel BN gerade einer Vielzahl von Zertifizierungen. Der Green Pin® Schwerlast Schäkel BN gerade ist nur für einsträngige Systeme geeignet und mit einer Arbeitslastungsgrenze von 120 t lieferbar.

Vorteile
  • Gute Wahl für schwere Hebeprojekte
  • Nur für 1-Strang Systeme geeignet
  • Entspricht einem breiten Spektrum von Zertifizierungen
  • Sicherheitsbolzen: perfekt bei möglicher Gefahr von Rotation des Bolzens

Produktdetails

  • Produktcode: G-6038
  • Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
  • Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
  • Oberflächenbehandlung: feuerverzinkt

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

  • bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • > 400 °C = nicht zulässig

Ausführung: Gerade Form mit Mutter und Splint
Tragfähigkeit: 120 t
Artikelgewicht: 110,00 Kg

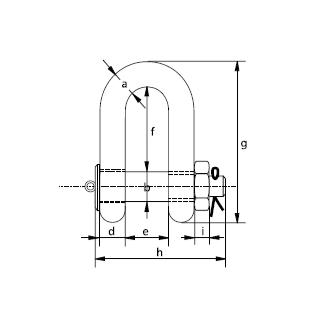

Bügeldurchmesser a (mm): 95
Bolzendurchmesser b (mm): 95
Augendurchmesser c (mm): 208
Stärke Auge d (mm): 95
Innere Weite e (mm): 147
Innere Länge f (mm): 274
Länge g (mm): 521
Bolzenlänge h (mm): 453
Materialstärke Mutter i (mm): 50
Tragfähigkeit (t): 120
