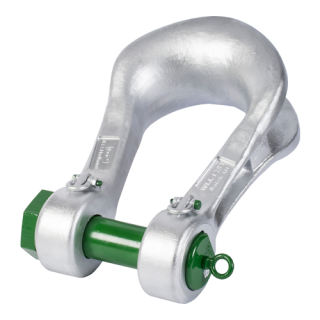

Green Pin Power Sling Schäkel BN P-6043, WLL 700 t

Artikelnummer: SLPGP0700

Tragfähigkeit (t)

36.823,58 €

exkl. 16% USt. , versandfreie Lieferung

Lieferstatus: Auf Anfrage

Stück


Der Green Pin Power Sling® Schäkel BN wurde speziell für schwere Hebevorgänge entwickelt. Es ist das Top-Produkt im Green Pin® Schäkel Sortiment und in der gesamten Hebeindustrie. Der Green Pin Power Sling® Schäkel BN hat einen Biegungs-Wirkungsgrad von 85%. Seine Schäkelkrone ist die breiteste in der Industrie (10% größer als bei Schäkeln der vorherigen Generation) und hat ein optimales D/d-Verhältnis. Ferner sind die Bereiche des Power Sling®Schäkels, die den höchsten Belastungen ausgesetzt sind, verstärkt worden. Daraus resultierend sparen Sie bis zu 20 % der Kosten an synthetischem Seil und Drahtseil. Die langfristige Leistungsfähigkeit des Power Sling® wurde durch Zug- und Schwingungsversuche überprüft, er wurde mehr als 40.000 Zyklen (die API-Norm spezifiziert 20.000 Zyklen) ausgesetzt. Jeder Schäkel ist mit der doppelten Arbeitsbelastungsgrenze auf Prüflast getestet. Die Verformbarbeit des Stahls wurde ebenfalls getestet bei Temperaturen von - 40°C (-104 °F). Sicherheit und Effizienz für Takler sind weitere Vorteile des Power Sling®. Der Power Sling® ist mit acht Handlingspunkten am Bügel und weiteren am Bolzen ausgestattet (größere Größen verfügen über mehr Handlingspunkte als kleinere Größen). Viele solcher Punkte sind kleinere Schäkel, die am Hauptschäkel angebracht sind. Das Heben des Power Sling® in die Position erfolgt so viel sicherer und leichterer. Die Power Sling® kann mit einer Vielzahl von Zertifikaten geliefert werden. Der Green Pin Power Sling® Schäkel BN ist in den Arbeitslastungsgrenze von 125 bis 1250 t lieferbar.

Vorteile
  • Spart bis zu 20% der Kosten für Drahtseile
  • Verbessert die Sicherheit durch mehrere Handhabungspunkte und RFID-Tracking
  • Einzigartiges Green Pin® Design (zum Patent angemeldet)
  • Beste Wahl für schwere Hebeprojekte

Produktdetails

  • Produktcode: P-6043
  • Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
  • Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
  • Oberflächenbehandlung: Bügel silber lackiert, Bolzen grün lackiert
  • Temperatureinsatzbereich: 40°C bis +200°C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

  • bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • > 400 °C = nicht zulässig

Ausführung: Geschweifte Form mit Mutter und Splint
Tragfähigkeit: 700 t
Artikelgewicht: 1.288,00 Kg
Bolzendurchmesser b (mm): 215
Augendurchmesser c (mm): 405
Stärke Auge d (mm): 190
Innere Weite e (mm): 320
Weite Bügel g (mm): 540
Länge h (mm): 1415
Bolzenlänge i (mm): 879
Materialstärke Mutter k (mm): 100
Innere Länge f (mm): 750
Tragfähigkeit (t): 700
Weite j (mm): 895
Auflagefläche l (mm): 512
