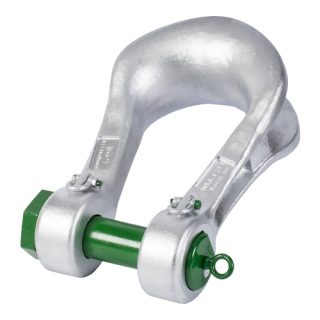

Green Pin Power Sling Schäkel BN P-6043

Artikelnummer: P-6043 HAN: P-6043

Hersteller: van Beest GmbH

Tragfähigkeit (t)

Preis auf Anfrage

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sicher bezahlen via:

Geprüfte Industriequalität

Prüfservice

Große Auswahl

Entdecke mehr von van Beest GmbH in unserem Shop.

Artikelnummer	WLL (kg)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	i (mm)	J (mm)	K (mm)	L (mm)	Artikelgewicht
SLPGP0125	125000	80	166	85	134	364	220	631	382	370	36	205	95,00 kg
SLPGP0150	150000	95	182	90	144	389	250	703	408	420	42	248	134,00 kg
SLPGP0200	200000	105	204	100	154	479	276	838	446	475	47	290	195,00 kg
SLPGP0250	250000	120	238	110	174	539	300	938	503	515	60	314	271,00 kg
SLPGP0300	300000	134	260	121	189	599	350	1031	550	605	60	345	368,00 kg
SLPGP0400	400000	160	305	140	224	620	370	1123	645	652	80	392	563,00 kg
SLPGP0500	500000	180	340	152	255	679	450	1239	714	763	85	440	786,00 kg
SLPGP0600	600000	200	365	170	280	739	490	1353	788	820	90	475	1.009,00 kg
SLPGP0700	700000	215	405	190	320	750	540	1415	879	895	100	512	1.288,00 kg
SLPGP0800	800000	230	430	200	347	850	554	1547	942	917	108	536	1.503,00 kg
SLPGP0900	900000	255	476	215	373	850	580	1598	1013	970	120	560	1.849,00 kg
SLPGP1000	1000000	270	500	232	404	850	614	1642	1085	1022	125	590	2.188,00 kg
SLPGP1250	1250000	300	570	245	442	928	650	1812	1164	1144	140	670	2.933,00 kg

Ähnliche Artikel

Der Green Pin Power Sling_® Schäkel BN wurde speziell für schwere Hebevorgänge entwickelt. Es ist das Top-Produkt im Green Pin_® Schäkel Sortiment und in der gesamten Hebeindustrie. Der Green Pin Power Sling_® Schäkel BN hat einen Biegungs-Wirkungsgrad von 85%. Seine Schäkelkrone ist die breiteste in der Industrie (10% größer als bei Schäkeln der vorherigen Generation) und hat ein optimales D/d-Verhältnis. Ferner sind die Bereiche des Power Sling_®Schäkels, die den höchsten Belastungen ausgesetzt sind, verstärkt worden. Daraus resultierend sparen Sie bis zu 20 % der Kosten an synthetischem Seil und Drahtseil. Die langfristige Leistungsfähigkeit des Power Sling_® wurde durch Zug- und Schwingungsversuche überprüft, er wurde mehr als 40.000 Zyklen (die API-Norm spezifiziert 20.000 Zyklen) ausgesetzt. Jeder Schäkel ist mit der doppelten Arbeitsbelastungsgrenze auf Prüflast getestet. Die Verformbarbeit des Stahls wurde ebenfalls getestet bei Temperaturen von - 40°C (-104 °F). Sicherheit und Effizienz für Takler sind weitere Vorteile des Power Sling_®. Der Power Sling_® ist mit acht Handlingspunkten am Bügel und weiteren am Bolzen ausgestattet (größere Größen verfügen über mehr Handlingspunkte als kleinere Größen). Viele solcher Punkte sind kleinere Schäkel, die am Hauptschäkel angebracht sind. Das Heben des Power Sling_® in die Position erfolgt so viel sicherer und leichterer. Die Power Sling_® kann mit einer Vielzahl von Zertifikaten geliefert werden. Der Green Pin Power Sling_® Schäkel BN ist in den Arbeitslastungsgrenze von 125 bis 1250 t lieferbar.

Vorteile

Spart bis zu 20% der Kosten für Drahtseile
Verbessert die Sicherheit durch mehrere Handhabungspunkte und RFID-Tracking
Einzigartiges Green Pin_® Design (zum Patent angemeldet)
Beste Wahl für schwere Hebeprojekte

Produktdetails

Produktcode: P-6043
Material: Bügel und Bolzen legierter Stahl, Güteklasse 8, vergütet
Sicherheitsfaktor: Mindestbruchlast = 5-fache WLL
Oberflächenbehandlung: Bügel silber lackiert, Bolzen grün lackiert
Temperatureinsatzbereich: 40°C bis +200°C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
> 400 °C = nicht zulässig
