02103/9442-0

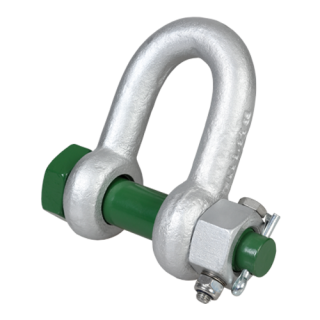

Green Pin Schäkel FN gerade G-4133, WLL 2,00 t

Artikelnummer: GPGDMB13FN

Tragfähigkeit (t)

57,73 €

exkl. 16% USt. , zzgl. Versand

Lieferstatus: Auf Anfrage

Stück


Der Green Pin® Schäkel FN gerade ist ein gerader Schäkel mit einem Sicherheitsbolzen und einer fixierten Mutter. Durch dessen dreifache Sicherheit (Splint, Sicherheitsbolzen und fixierte Mutter) ist der Schäkel bei dynamischer Belastung oder extremer Vibration die erste Wahl unter geraden Schäkeln. Die fixierte Mutter des Green Pin® Schäkel FN gerade wird sowohl durch die Mutter als auch durch den Bolzent gebohrt und fest am Bolzenkopf mit Schrauben und Nord-Lock® Unterlegscheiben befestigt. Natürlich entspricht der Green Pin® Schäkel FN gerade einer Vielzahl von Zertifizierungen erstklassiger Gesellschaften wie DNV GL GL. Der Schäkel ist mit einer Arbeitslastungsgrenze von 2 bis 85 t lieferbar.

Vorteile
  • Dreifache Sicherheit (Splint, Sicherheitsbolzen, feste Mutter)
  • Hervorragende Wahl bei dynamischer Last oder bei Last unter extremer Vibration
  • Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV)
  • Nur für 1-Strang Systeme geeignet

Produktdetails

  • Produktcode: G-4133
  • Material: Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet
  • Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
  • Oberflächenbehandlung: feuerverzinkt
  • Temperatureinsatzbereich: -40 °C bis +200 °C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

  • bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
  • > 400 °C = nicht zulässig

Ausführung: Gerade Form mit Mutter und Splint
Tragfähigkeit: 2 t
Artikelgewicht: 0,39 Kg
Bügeldurchmesser a (mm): 13,5
Bolzendurchmesser b (mm): 16
Augendurchmesser c (mm): 34
Stärke Auge d (mm): 13
Innere Weite e (mm): 22
Drehmoment (Nm): 8,4
Innere Länge f (mm): 43
Länge g (mm): 81
Bolzenlänge h (mm): 82
Materialstärke Mutter i (mm): 13
Sicherheitsbolzen Gewinde j (mm): M6
Sicherheitsbolzen Länge k (mm): 35
Tragfähigkeit (t): 2
