Green Pin Schäkel FN gerade G-4133, WLL 13,5 t

Green Pin Schäkel FN gerade G-4133, WLL 13,5 t

Artikelnummer: GPGDMB35FN
Herstellernummer: GPGDMB35FN
Hersteller: van Beest GmbH

Tragfähigkeit (t)

224,40 €

exkl. 19% USt. , zzgl.

Lieferstatus: Auf Anfrage

Stück

Beschreibung
Frage zum Artikel

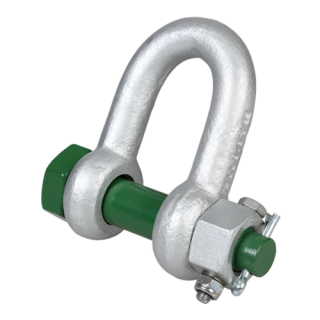

Der Green Pin_® Schäkel FN gerade ist ein gerader Schäkel mit einem Sicherheitsbolzen und einer fixierten Mutter. Durch dessen dreifache Sicherheit (Splint, Sicherheitsbolzen und fixierte Mutter) ist der Schäkel bei dynamischer Belastung oder extremer Vibration die erste Wahl unter geraden Schäkeln. Die fixierte Mutter des Green Pin_® Schäkel FN gerade wird sowohl durch die Mutter als auch durch den Bolzent gebohrt und fest am Bolzenkopf mit Schrauben und Nord-Lock_® Unterlegscheiben befestigt. Natürlich entspricht der Green Pin_® Schäkel FN gerade einer Vielzahl von Zertifizierungen erstklassiger Gesellschaften wie DNV GL GL. Der Schäkel ist mit einer Arbeitslastungsgrenze von 2 bis 85 t lieferbar.

Vorteile

Dreifache Sicherheit (Splint, Sicherheitsbolzen, feste Mutter)
Hervorragende Wahl bei dynamischer Last oder bei Last unter extremer Vibration
Entspricht einem breiten Spektrum von Zertifizierungen (z. B. DNV)
Nur für 1-Strang Systeme geeignet

Produktdetails

Produktcode: G-4133
Material: Bügel und Bolzen hochfester Stahl, Güteklasse 6, vergütet
Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL
Oberflächenbehandlung: feuerverzinkt
Temperatureinsatzbereich: -40 °C bis +200 °C

Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:

bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
> 400 °C = nicht zulässig

Tragfähigkeit:	13,5 t
Ausführung:	Gerade Form mit Mutter und Splint
Artikelgewicht:	6,10 kg
Bügeldurchmesser a (mm):	35
Bolzendurchmesser b (mm):	38
Augendurchmesser c (mm):	80
Stärke Auge d (mm):	35
Innere Weite e (mm):	57
Drehmoment (Nm):	39
Innere Länge f (mm):	115
Länge g (mm):	209
Bolzenlänge h (mm):	197
Materialstärke Mutter i (mm):	33
Sicherheitsbolzen Gewinde j (mm):	M10
Sicherheitsbolzen Länge k (mm):	70
Tragfähigkeit (t):	13,5
