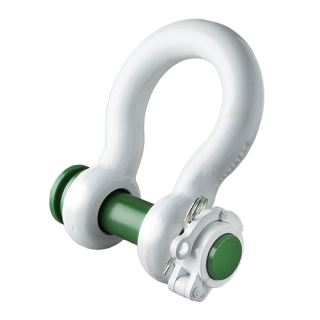

Green Pin ROV Schäkel mit Verschlussklammer P-5365, WLL 17,0 t
Der Green Pin® ROV Schäkel mit Verschlussklammer ist perfekt für Freigabeoperationen mit einem ferngesteuerten Fahrzeugs (ROV). Der Schäkel der Güteklasse 8 wurde speziell für Unterwasser-Anwendungen entwickelt und ist für den ROV-Piloten leicht zu handhaben. Der Green Pin® ROV Schäkel mit Verschlussklammer hat ein leistungsfähiges Verriegelungssystem, welches sicher stellt, dass die Last nicht freigegeben wird bevor Sie es wünschen. Die weiße Beschichtung vom Green Pin® ROV Schäkel mit Verschlussklammer optimiert die Sichtbarkeit unter Wasser und stellt eine lange Lebensdauer sicher. Der ROV-Schäkel ist in den Arbeitslastungsgrenzen von 6,5 bis 250 t lieferbar.
Vorteile
Vorteile
- Leistungsstarkes Verriegelungssystem sorgt dafür, dass sich die Last nicht unbeabsichtigt löst
- Verschlußsystem ist für den ROV-Piloten einfach zu handhaben
- Entwickelt für den Einsatz unter Wasser in rauen Bedingungen
- Weiße Beschichtung optimiert die Sichtbarkeit unter Wasser
- Speziell für Unterwasseranwendungen entwickelt
Produktdetails
- Produktcode: P-5365
- Material: Bügel und Bolzen hochfester Stahl, Güteklasse 8, Polar Qualität, vergütet
- Sicherheitsfaktor: Mindestbruchlast = 6-fache WLL, für Großen ab einer WLL von 120 t bis zu/inklusive 250 t beträgt die Mindestbruchlast = 5-fache WLL
- Oberflächenbehandlung: Bügel weiß lackiert, Bolzen grün lackiert
- Anmerkung: Lieferung erfolgt ohne Drahtseil; Entwerfen Sie Ihre eigene Sicherung
- Temperatureinsatzbereich: -60°C bis +200°C
Wenn der Schäkel in hohen Temperaturbereichen zum Einsatz kommt, müssen die folgenden Reduzierungen der Arbeitsbelastungsgrenze (WLL) berücksichtigt werden:
- bis zu 200 °C = 100% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
- 200 - 300 °C = 90% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
- 300 - 400 °C = 75% der ursprünglichen Arbeitsbelastungsgrenze (WLL)
- > 400 °C = nicht zulässig
TS-Bewertungen
| Ausführung: | Geschweifte Form mit Mutter und Splint |
| Artikelgewicht: | 9,27 Kg |
| Bügeldurchmesser a (mm): | 38 |
| Bolzendurchmesser b (mm): | 42 |
| Augendurchmesser c (mm): | 88 |
| Stärke Auge d (mm): | 38 |
| Innere Weite e (mm): | 60 |
| Weite Bügel g (mm): | 99 |
| Länge h (mm): | 266 |
| Bolzenlänge i (mm): | 206 |
| Innere Länge f (mm): | 146 |
| Tragfähigkeit (t): | 17 |
| Weite j (mm): | 175 |
| Weite Verschlussklammer k (mm): | 40 |
